GeekX 客户端使用手册

适用对象：日常使用 GeekX 客户端进行图纸查看、资料检索、故障辅助分析和硬件联动的终端用户。
文档定位：本手册只讲软件入口、页面结构和操作方法，不涉及编程、源码或开发实现。
使用建议：后续导出 HTML 时，建议开启“根据标题生成目录”或“侧边栏目录”功能，本文标题层级已经按左侧导航结构整理。
搜索建议：每个模块都补充了“关键词”，导出为 HTML 后可直接使用浏览器 Ctrl+F 快速定位。

使用这份手册

为了让这份 Markdown 在后续导出为 HTML 后更接近“左侧导航、右侧内容”的阅读方式，建议按下面方式使用：

如果你准备将本文导出为 HTML，建议保留标题锚点、目录和页面内搜索功能，这样更方便在左侧点目录、在右侧查看操作说明。

常用检索方法

推荐阅读路径

导航目录

快速入口总览

如果你准备把本文作为“帮助中心首页”来使用，建议把这一节放在 HTML 首屏，方便用户先按需求进入对应章节。

按使用目的进入

我想做什么 直接阅读这里
第一次使用软件 2. 快速入门
先看懂主界面布局 3. 主界面总览
找机型、找图纸、找资料 6. 左侧导航树与资源打开方式
学会查看点位图、位置图、资料图 7. 图纸查看基础操作
学会用射频、电流、IC 库等分析模块 8. 图纸扩展模块
使用日志分析、串口工具、固件升级 9. 独立工具与扩展窗口
调整软件参数或配置设备 10. 设置中心
开通会员、激活卡密、查看有效期 11. 会员与服务入口
快速处理常见报错或异常 13. 常见提示与处理建议

按常见问题进入

1. 软件简介

GeekX 客户端是一套面向维修场景的综合操作平台，核心能力包括：

适合谁使用

使用前准备

建议插图模板

关键词

简介 软件用途 点位图 原理图 维修助手 图纸查看

2. 快速入门

如果你是第一次使用，建议按下面顺序上手：

第一步：登录软件

第二步：进入主界面

第三步：查找目标机型

第四步：进行图纸操作

第五步：按需使用扩展工具

建议插图模板

关键词

快速入门 首次使用 登录 搜索机型 打开图纸

3. 主界面总览

主界面可以理解为“上方入口 + 左侧导航 + 右侧内容”三部分。

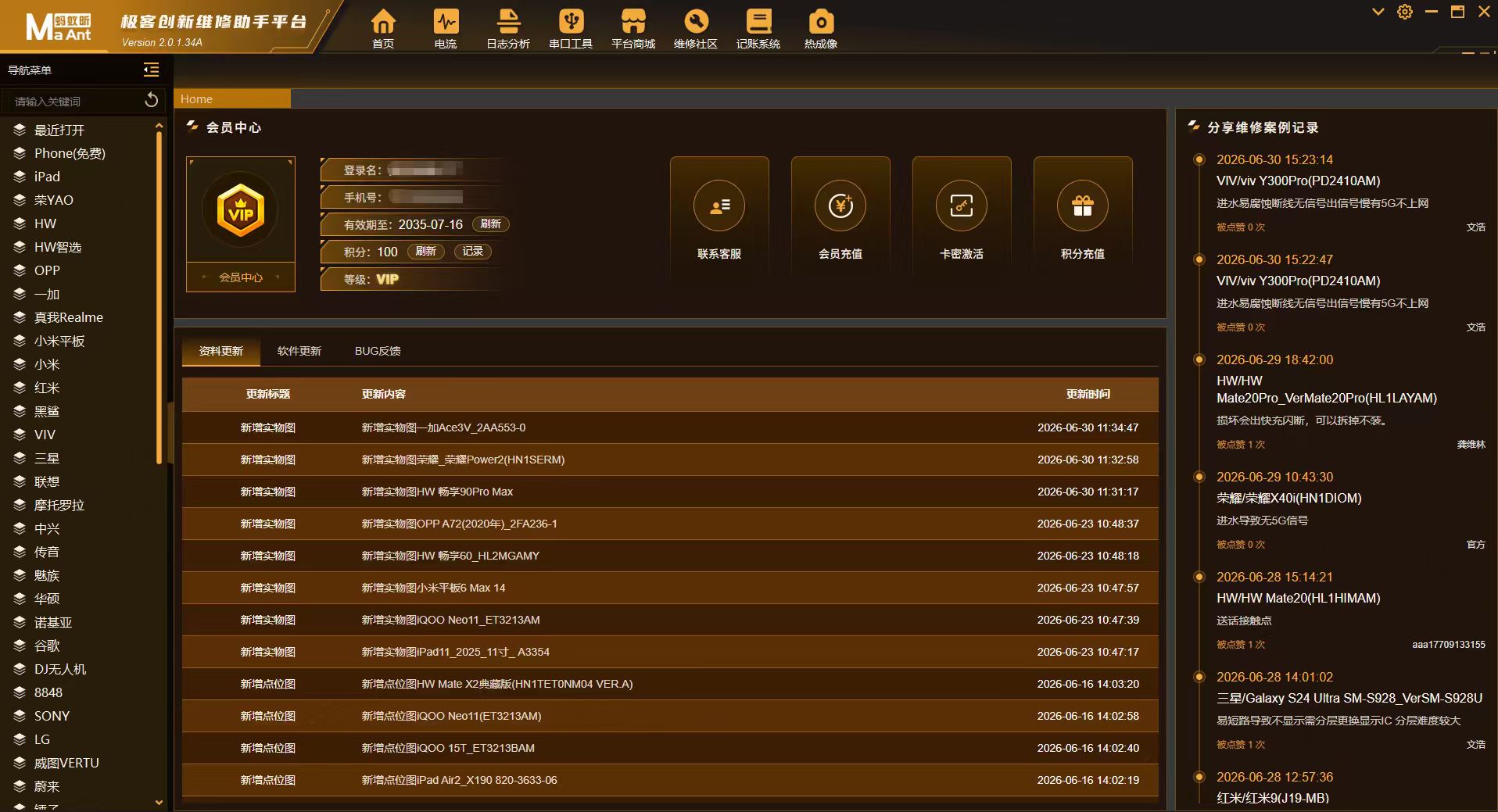

主界面全貌 — 上方入口、左侧导航、右侧工作区

3.1 顶部区域

3.2 左侧区域

3.3 右侧区域

3.4 页签工作方式

建议插图模板

关键词

主界面 导航菜单 页签 工作区 顶部入口

4. 登录与账号相关

4.1 登录页

入口：启动客户端后默认显示。

主要元素：

操作方法：

  1. 输入账号和密码。
  2. 按需勾选“记住密码”。
  3. 点击“登录”进入系统。
  4. 忘记密码时点击“找回密码”。
  5. 新用户点击“立即注册”。

4.2 注册页

入口：登录页右下“立即注册”。

主要内容：

适用场景：

4.3 找回密码页

入口：登录页“找回密码”。

主要内容：

适用场景：

4.4 登录后的账号相关入口

主界面右上扩展菜单中可找到：

建议插图模板

关键词

登录 注册 找回密码 记住密码 账号

5. 首页与顶部主入口

5.1 首页

入口：

用途：

建议：

5.2 电流

入口：顶部“电流”按钮。

用途：

5.3 日志分析

入口：顶部“日志分析”按钮。

用途：

5.4 串口工具

入口：顶部“串口工具”按钮。

用途：

5.5 平台商城

入口：顶部“平台商城”按钮。

特点：

5.6 维修社区

入口：顶部“维修社区”按钮。

特点：

5.7 记账系统

入口：顶部“记账系统”按钮。

特点：

5.8 热成像

入口：顶部“热成像”按钮。

用途：

使用说明：

  1. 如果本机已安装对应热成像程序，点击后会直接启动。
  2. 如果未检测到安装目录，软件会询问是否下载安装。
  3. 安装完成后可再次点击进入。

5.9 右上扩展菜单

入口：右上角下拉按钮。

主要内容：

5.10 主入口速查表

模块名称 主要入口 适合做什么
首页 顶部“首页” / 扩展菜单“主页” 返回默认首页、查看首页内容
电流 顶部“电流” 进入电流分析相关页面
日志分析 顶部“日志分析” 打开独立日志分析窗口
串口工具 顶部“串口工具” 查看串口并打开端口控制台
平台商城 顶部“平台商城” 进入商城相关功能
维修社区 顶部“维修社区” 进入社区相关功能或查看开放状态
记账系统 顶部“记账系统” 进入记账相关功能或查看开放状态
热成像 顶部“热成像” 启动外部热成像软件
设置 右上齿轮 / 扩展菜单“设置” 修改软件显示与硬件参数
硬件工具 扩展菜单“硬件工具” 进入设备管理、固件升级等工具

建议插图模板

关键词

首页 电流 日志分析 串口工具 热成像 扩展菜单

6. 左侧导航树与资源打开方式

左侧导航树是进入图纸与资料的主要入口。

6.1 导航树结构

常见层级如下：

资源类型可能包括：

6.2 最近打开

用途：

右键操作：

6.3 搜索框

用途：

特点：

操作方法：

  1. 输入机型、版本、品牌、系列等关键词。
  2. 等待列表自动刷新。
  3. 点击匹配节点打开资源。
  4. 点击按钮可清空搜索或重新刷新机型列表。

6.4 打开资源的方法

  1. 展开品牌。
  2. 展开系列。
  3. 展开机型。
  4. 如果机型下方还未显示资源，点击机型节点后系统会自动加载资源。
  5. 点击具体资源名称打开。

6.5 常见资源类型说明

点位图

板层走线

实物图

位置图

资料图

6.6 资源入口速查表

资源名称 从哪里进入 打开后能做什么
点位图 左侧导航树 -> 机型 -> 点位图 查丝印、焊盘、网络、引脚、注解，并进入扩展模块
板层走线 左侧导航树 -> 机型 -> 板层走线 查看走线、过孔和线路分布
实物图 左侧导航树 -> 机型 -> 实物图 对照实物位置和器件外观
位置图 左侧导航树 -> 机型 -> 位置图 同时查看位置图与原理图
资料图 左侧导航树 -> 机型 -> 资料图 阅读 PDF 资料并搜索关键词

建议插图模板

关键词

左侧导航 最近打开 机型搜索 点位图 资料图 位置图

7. 图纸查看基础操作

这一节适用于点位图、板层走线、实物图、位置图和资料图等查看页。

7.1 点位图与板层走线

入口：

页面组成：

常见操作：

  1. 打开机型的点位图。
  2. 在图纸页面顶部使用搜索框查找元件、焊盘、网络或关键字。
  3. 通过上方工具按钮切换显示层，例如电压、电阻、注解、引脚、网络、实物图等。
  4. 需要放大、缩小、旋转或镜像时，使用顶部图纸工具按钮。
  5. 需要查看扩展功能时，打开右侧扩展工具页签。

常见显示控制：

常见快捷操作：

说明：

7.2 点位图右键菜单

在图纸区域右键，常见可见操作包括：

使用建议：

7.3 位置图页

入口：左侧导航树点击“位置图”。

特点：

支持操作：

使用建议：

7.4 单页 PDF 资料图

入口：

支持操作：

适用场景：

7.5 最近记录与再次打开

建议插图模板

关键词

点位图 板层走线 位置图 资料图 PDF 图纸右键

8. 图纸扩展模块

在点位图页面中，通常可以继续打开右侧扩展模块。这些模块围绕当前机型、当前图纸或当前选中对象工作。

8.1 线路分类

用途：

适合场景：

使用方法：

  1. 打开点位图。
  2. 进入“线路分类”模块。
  3. 在左侧树中展开分类节点。
  4. 点击节点查看对应网络。
  5. 需要时使用右键菜单进行新增、编辑、删除、上移、下移、刷新或同步。

提示：

关键词：线路分类 Topo 网络分类 自动整理

8.2 射频维修

用途：

页面重点：

基本操作：

  1. 进入“射频维修”。
  2. 先选择信号总线。
  3. 选择“飞线”或“探针”接法。
  4. 点击“连接”连接设备。
  5. 点击“检测”执行总线扫描。
  6. 在结果列表中查看状态。
  7. 如需在图上定位，点击结果中的“定位”。
  8. 如需进一步查看元件资料，可点击“元件库”。
  9. 如需参考接线与分析方法，可打开苹果教程、安卓教程、Win7 驱动教程、数据分析教程等说明入口。

常见状态理解：

关键词：射频维修 RFFE 飞线 探针 总线检测 VIO

8.3 智能排查

用途：

页面常见按钮：

常见内容元素：

基础用法：

  1. 进入“智能排查”。
  2. 从故障分类中选择目标单元。
  3. 点击“加载”查看排查步骤。
  4. 使用“清除”恢复当前步骤显示。
  5. 如需维护内容，可新增步骤、编辑内容并保存。
  6. 如需迁移内容，可导出、复制，或通过粘贴、导入恢复。

说明：

关键词：智能排查 Guide 步骤 故障单元 导入导出

8.4 电流分析

用途：

页面常见入口：

基础操作：

  1. 进入“电流分析”。
  2. 确认已在设置中配置好电源分析仪。
  3. 点击“开始”或“自动开始”连接设备并开始采样。
  4. 观察图表中的电压和电流变化曲线。
  5. 点击“首页位置”回到开头。
  6. 点击“全部显示”查看整段曲线。
  7. 点击“定位到末尾”快速跳到最新采样位置。
  8. 需要输出电压时，先连接设备，再选择目标电压后开启电压开关。

注意事项：

关键词：电流分析 电源分析仪 采样 曲线 自动开始

8.5 IC 库

用途：

页面内容：

典型操作：

  1. 在查询框输入芯片名称、型号或相关关键词。
  2. 点击“查询”。
  3. 查看中间区域显示的封装图。
  4. 查看右侧或下方的资料说明。
  5. 在机型树中展开品牌、系列、机型、丝印。
  6. 点击某个丝印节点，系统会自动打开对应机型的点位图并定位到该元件。

适合场景：

关键词：IC库 芯片查询 封装 机型树 元件定位

8.6 DMM 库

用途：

页面常见按钮：

基础操作：

  1. 进入“DMM 库”。
  2. 先连接万用表。
  3. 查看当前测量结果列表。
  4. 根据需要切换“官方数据”或“私有数据”。
  5. 选择需要保留的数据后点击“保存选中”。
  6. 若需要清理个人记录，可使用“删除私有数据”。
  7. 如果页面提示上次测量未完成，可使用“解锁”清理当前测量状态。

关键词：DMM库 万用表 保存选中 官方数据 私有数据

8.7 案例库

用途：

页面特点：

基础操作：

  1. 进入“案例库”。
  2. 在列表中点击已有案例查看内容。
  3. 需要新增时，点击“添加新案例”。
  4. 输入案例名称和详细说明。
  5. 如果当前图纸已选中元件或网络，系统会将它们作为案例定位来源保存。
  6. 点击“完成”保存案例。
  7. 回看案例时，可点击“定位案例”在主图纸上自动高亮相关元件或网络。

可用操作：

关键词：案例库 维修案例 定位案例 共享案例

8.8 AI

用途：

使用建议：

关键词：AI 智能分析 线路提问

8.9 图纸注解

用途：

顶部常见按钮：

重要说明：

典型使用流程：

  1. 在点位图中选中目标焊盘或元件。
  2. 在图纸区域右键，选择“添加图纸注解”。
  3. 输入注解内容并保存。
  4. 进入“图纸注解”页查看自己的注解记录。
  5. 需要时可进行搜索、分享、收藏或删除。
  6. 切换“自己 / 官方 / 朋友”可快速筛选不同来源的注解。
  7. 点击“查看分享”可查看当前注解被分享给谁或是否公开。

批量操作：

注意事项：

关键词：图纸注解 自己 官方 朋友 收藏 分享

8.10 码片读写

用途：

页面常见按钮：

基础操作：

  1. 连接编程器并确认驱动已安装。
  2. 点击“连接”建立设备连接。
  3. 选择“通用码片”或“苹果码片”。
  4. 如需读取芯片内容，点击“读取”。
  5. 如需保存当前读取结果，点击“保存”。
  6. 如需导入待写入数据，点击“文件选择”。
  7. 写入前建议先“校验”或“查空”。
  8. 确认后执行“烧录”。
  9. 如需清空芯片，可使用“擦除”。

适合场景：

关键词：码片读写 编程器 读取 烧录 校验 查空

8.11 日志采集

用途：

页面常见按钮：

推荐流程：

  1. 先通过 TX 和 RX 按钮定位主板上的串口接口。
  2. 正确连接手机与编程器小板。
  3. 点击“连接”确认设备接入正常。
  4. 点击“采集日志”读取 UART 开机日志。
  5. 如果已有历史日志，也可以用“日志导入”载入。
  6. 日志区有内容后，点击“AI 分析(扣点)”获取故障阶段、可能故障点和维修建议。
  7. 需要保留日志时可复制或保存。

说明：

关键词：日志采集 UART 开机日志 AI分析 TX RX

8.12 扩展模块速查表

模块名称 常见用途 典型动作
线路分类 按分类查看网络 展开分类、查看节点、同步整理
射频维修 做 RFFE 总线检测 选总线、连设备、检测、定位
智能排查 查看故障步骤 加载步骤、切换节点、导入导出
电流分析 看电压电流曲线 开始采样、定位末尾、切换电压
IC 库 查芯片资料与使用机型 查询、看封装、点丝印定位
DMM 库 管理测量结果 连接、切换数据源、保存选中
案例库 记录维修经验 新增案例、保存、定位案例
AI 做机型相关智能分析 输入问题、查看分析结果
图纸注解 管理图纸标注 右键新增、搜索、分享、收藏
码片读写 读写码片数据 连接、读取、校验、烧录
日志采集 采集 UART 日志 连接、采集、导入、AI 分析

9. 独立工具与扩展窗口

9.1 日志分析窗口

入口：顶部“日志分析”。

用途：

推荐流程：

  1. 点击连接或刷新设备列表。
  2. 确认手机已解锁并信任。
  3. 从设备列表中选择目标设备。
  4. 点击“采集数据”。
  5. 在报文列表中点击目标文件。
  6. 查看解析结果。
  7. 若未显示明确方向，可点击“上传”提交报文。

关键词：日志分析 采集数据 崩溃报告 上传报文

9.2 串口工具

入口：顶部“串口工具”。

用途：

操作方法：

  1. 点击“刷新串口列表”。
  2. 在左侧串口列表中找到目标端口。
  3. 点击端口名称。
  4. 系统会在右侧打开该端口的控制台页签。

说明：

关键词：串口工具 COM 控制台 刷新串口列表

9.3 固件升级

入口：

用途：

基础操作：

  1. 打开“固件升级”。
  2. 确认设备已连接。
  3. 选择 .uf2 固件文件。
  4. 在设备列表对应行执行“更新固件”。

关键词：固件升级 设备管理器 uf2

9.4 修复浏览器环境

入口：右上扩展菜单 -> 修复浏览器环境。

用途：

建议使用时机：

关键词：修复浏览器环境 WebView2 网页空白

10. 设置中心

入口：

说明：

10.1 图纸颜色设置

主要功能：

适合场景：

关键词：图纸颜色设置 日间颜色 夜间颜色 导入 导出

10.2 硬件设置

主要功能：

建议：

关键词：硬件设置 射频分析仪 电源分析仪 串口 万用表

10.3 点位图设置

主要功能：

适合场景：

关键词：点位图设置 飞线 主菜单显示文本 跨机型

10.4 Bug 反馈

用途：

适用场景：

关键词：Bug反馈 问题反馈

11. 会员与服务入口

这些功能主要位于右上扩展菜单中。

11.1 会员卡密激活

入口：会员卡密激活。

操作：

  1. 打开“卡密激活”窗口。
  2. 输入 CDKEY。
  3. 点击“提交 CDKEY”。

关键词：卡密激活 CDKEY

11.2 会员在线激活

入口：会员在线激活。

内容：

关键词：在线激活 会员开通 支付宝

11.3 会员积分充值

入口：会员积分充值。

用途：

关键词：积分充值

11.4 会员有效期详情

入口：会员有效期详情。

用途：

关键词：会员有效期 到期时间

11.5 有奖推广

入口：有奖推广。

用途：

关键词：有奖推广 邀请 专属链接

12. 常见使用场景

场景一：快速查看某机型点位图

  1. 登录客户端。
  2. 在左侧搜索框输入机型关键词。
  3. 展开对应品牌和系列。
  4. 点击目标机型下的“点位图”。
  5. 在右侧页签中开始查看。

场景二：同时看位置图和原理图

  1. 在导航树中打开“位置图”。
  2. 左右对照查看位置图和原理图。
  3. 使用搜索框定位关键词。
  4. 结合翻页和适配按钮快速浏览。

场景三：记录某个故障点的经验

  1. 在点位图中选中目标元件或焊盘。
  2. 右键选择“添加图纸注解”。
  3. 填写注解内容并保存。
  4. 在“图纸注解”模块中查看、分享或收藏。

场景四：保存一条维修案例

  1. 进入“案例库”。
  2. 点击“添加新案例”。
  3. 输入标题和详细说明。
  4. 如果当前图上已选中对象，系统会一并记录定位来源。
  5. 点击“完成”保存。

场景五：进行射频总线检测

  1. 打开机型点位图。
  2. 进入“射频维修”。
  3. 选择总线。
  4. 连接设备。
  5. 选择飞线或探针模式。
  6. 点击“检测”查看结果。
  7. 点击“定位”回到图纸定位芯片。

场景六：采集 UART 日志并做 AI 分析

  1. 打开“日志采集”页面。
  2. 连接设备并确认驱动安装完成。
  3. 定位 TX/RX 接口并连接。
  4. 点击“采集日志”。
  5. 待日志出现后点击“AI 分析(扣点)”。
  6. 根据返回结果执行维修排查。

场景七：网页内容无法显示

  1. 打开右上扩展菜单。
  2. 点击“修复浏览器环境”。
  3. 等待系统检查和修复完成。
  4. 重启客户端后重新进入页面。

13. 常见提示与处理建议

提示：请选择一个信号总线

说明：

处理：

提示：连接失败 / 连接设备异常

说明：

处理：

提示：未找到内容

说明：

处理：

提示：当前机型尚未录入数据 / 暂未训练 / 敬请期待

说明：

处理：

提示：需要先连接仪器后才可设置电压

说明：

处理：

提示：图纸页空白或网页打不开

处理：

14. 关键词索引

这一节用于后续导出 HTML 后配合页面搜索快速定位。

入口类关键词

图纸类关键词

扩展模块关键词

服务类关键词

硬件类关键词

故障辅助关键词

附：导出与搜索建议

为了让这份手册在导出为 HTML 后更适合培训、交接和日常查阅，建议保留以下能力：

推荐搜索习惯：

发布排版建议

附：截图插入建议

为了让后续导出的 HTML 更容易阅读，建议截图不仅展示页面，还要尽量把“用户下一步该点哪里”表现清楚。推荐按下面顺序补图。

截图制作原则

推荐截图清单

编号 对应章节 建议截图内容 建议重点标注 图下注释示例
01 登录与账号相关 登录页完整界面 账号框、密码框、记住密码、登录、找回密码、立即注册 输入账号密码后点击“登录”进入主界面
02 主界面总览 软件主界面全貌 顶部主入口、左侧导航树、右侧页签区、右上扩展菜单 主界面由顶部入口、左侧导航和右侧工作区组成
03 左侧导航树与资源打开方式 左侧导航树展开后的状态 搜索框、品牌、系列、机型、点位图或资料图节点 可先用搜索框定位机型，再展开节点打开资料
04 左侧导航树与资源打开方式 最近打开区域及右键菜单 最近打开、删除历史、清空历史 常用资料会进入最近打开，便于再次进入
05 图纸查看基础操作 点位图页面完整界面 图纸搜索框、图层按钮、缩放区、右侧扩展工具区 点位图支持搜索、图层切换和扩展分析
06 图纸查看基础操作 图纸右键菜单 添加图纸注解、标记测量数据、图纸 BUG 反馈 右键菜单适合记录经验、提交问题和保存标记
07 图纸查看基础操作 位置图与原理图双栏页面 左右双栏、翻页按钮、搜索框、适配按钮 位置图适合和原理图联动对照查看
08 图纸查看基础操作 单页资料图或 PDF 页面 上下页、缩放、适配、关键词搜索 资料图支持翻页、缩放和关键词检索
09 图纸扩展模块 射频维修页面 总线选择、连接、飞线/探针、检测、分析、定位 先选总线并连接设备，再执行检测和定位
10 图纸扩展模块 智能排查页面 故障步骤区、加载、保存、导入、导出 智能排查适合按步骤查看维修流程
11 图纸扩展模块 电流分析页面 开始、自动开始、曲线区、电压开关、定位到末尾 电流分析用于观察上电电压和电流变化
12 图纸扩展模块 IC 库页面 查询框、封装图、资料区、机型树 点击机型树中的丝印节点可定位到对应图纸
13 图纸扩展模块 DMM 库页面 连接、官方数据、私有数据、保存选中 DMM 库用于保存和管理测量结果
14 图纸扩展模块 图纸注解页面 自己/官方/朋友、搜索、分享、收藏、删除 图纸注解支持按来源筛选并进行分享收藏
15 图纸扩展模块 案例库页面 案例列表、标题区、内容区、定位案例、保存 案例库适合沉淀可复用的维修经验
16 图纸扩展模块 码片读写页面 连接、读取、保存、校验、烧录、查空 读写前建议先连接设备并完成校验
17 图纸扩展模块 日志采集页面 TX、RX、连接、采集日志、AI 分析(扣点) 采集到日志后可直接做 AI 分析
18 独立工具与扩展窗口 日志分析窗口 设备列表、采集数据、报文列表、解析区、上传 日志分析适合查看报文并上传进一步分析
19 独立工具与扩展窗口 串口工具页面 刷新串口列表、端口列表、控制台页签 选择串口后会在右侧打开对应控制台
20 设置中心 设置页面完整界面 左侧分类、右侧设置项、保存或关闭区域 设置页采用左侧分类、右侧详细配置的结构

建议的插图位置

建议图片命名方式：

如果图片较多，建议继续按模块往后编号，例如：

这样后续替换或批量维护会更方便。
